Настройка параметров потока Е1 производится в разделе "Оборудование" / "Цифровые потоки Е1" рабочего места администратора сервера телефонии «Infinity IP АТС». После подключения потока Е1 нужно добиться установления синхронизации, только после сервер телефонии сможет принимать и совершать звонки через поток Е1. В свойствах платы раздела "Оборудование" / "Цифровые потоки Е1" отражаются имеющиеся на плате мезонины и потоки Е1.
Кадровая синхронизация отвечает за физическое подключение платы "Ольха" к оборудованию оператора связи. Потеря кадровой синхронизации "Принимаются только нули (CarrierLost)" означает, что кабель с Е1 потоком не подключен к плате или подключен неверно. Наличие же кадровой синхронизации "Синхронизация установлена" является верным признаком того, что плата "Ольха" корректно подключена к оборудованию оператора связи. До тех пор пока не будет установлена кадровая синхронизация потока настройка остальных параметров не имеет смысла.
Если кадровую синхронизацию не удается настроить, то можно достаточно простым способом определить на чьей стороне (оператора или вашей) разрыв соединения. Для проверки необходимо сделать патч-корд, с разъемом RJ-45 с одной стороны и обрезанный с другой стороны. Если пару проводов, выходящих от разъема, соответствующего Rx со стороны платы "Ольха", соединить на коротко с проводами, выходящими от разъема, соответствующего Tx со стороны платы "Ольха", то индикатор кадровой синхронизации покажет состояние "Синхронизация установлена". В просторечии это называется "заворот потока на себя".
Назначение Rx/Tx пар в разъеме для Е1 потока приведено в документации к плате "Ольха".
Определить пару Rx/Tx на стороне оператора связи можно простым светодиодом. При подключении светодиода к паре Tx, лампочка диода будет гореть, при подключении к Rx – нет.

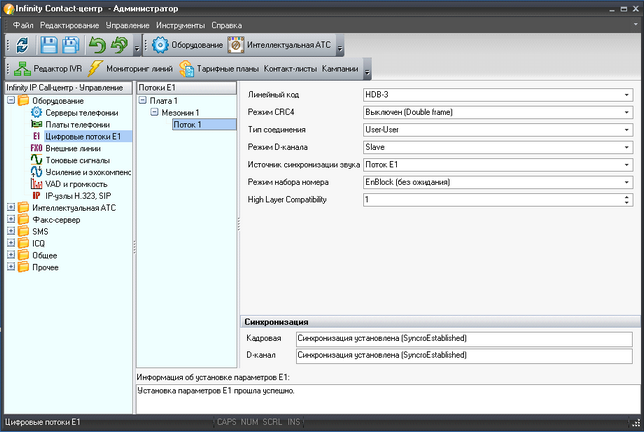

Синхронизация D-канала отвечает, собственно, за саму передачу данных в Е1 потоке. На параметры синхронизации D-канала влияют параметры, настраиваемые в правой части формы настройки свойств потока. Все значение параметра нужно выбрать в соответствии с рекомендациями оператора связи или настройками АТС:
| - | Линейный код: "HDB-3" / "AMI"; |
| - | Режим CRC4: "Double frame" (если CRC4 выключен), "Multi frame" (если CRC4 включен); |
| - | Тип соединения: "User-User" / "User-Net" / "Net-User" / "Net-Net"; |
| - | Режим D-канала: "Slave" / "Master"; |
| - | Источник синхронизации звука – "Поток Е1" / "Плата"; |
| - | Режим набора номера: "EnBlock" / "Overlap"; |
| - | High Layer Compatibility: 1. |
После правильного выбора перечисленных параметров и нажатия на кнопку Сохранить, в синхронизация D-канала должна установиться в течение 15-20 секунд. Состояние синхронизации D-канала должно перейти в статус "Синхронизация установлена". Если этого не происходит, нужно еще раз согласовать параметры потока с оператором связи или настройками АТС.
