Рассмотрим настройку маршрута и маршрутизации на реальном примере подключения офиса к операторам связи.

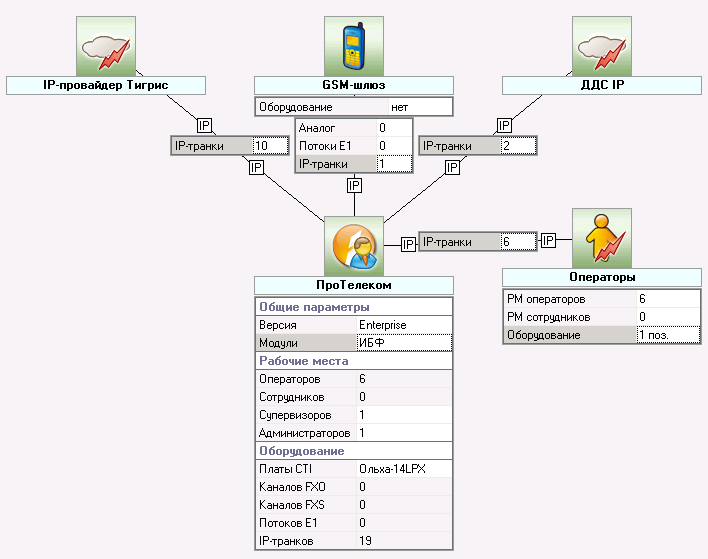

Схема организации связи
Офис подключен к трем операторам связи:
| 1. | по протоколу SIP к оператору связи "Тигрис" (на рисунке IP-провайдер "Тигрис"); |
| 2. | по протоколу SIP к оператору сотовой связи через VoIP GSM-шлюз; |
| 3. | к оператору "ДДС", подключение к которому тоже происходит по SIP протоколу; |
Для исходящих вызовов мы пользуемся для вызовов:
| 1. | в город – через Тигрис; |
| 2. | на сотовые номера нашего региона – используем SIM-карту оператора сотовой связи, вставленную в VoIP GSM шлюз; |
| 3. | на межгород мы используем оператора "ДДС"; |
| 4. | на Москву и Санкт-Петербург мы используем сервис стороннего оператора связи "Телесет" с номером доступа (5003500) и донабором номера в тональном режиме. |
Для выбранной схемы организации связи в рамках «Infinity IP АТС» создаются три IP-узла и три соответствующих им устройства: "Тигрис", "GSM" и "ДДС". Все эти три устройства являются устройствами типа IP-провайдер, поскольку в классификации «Infinity IP АТС» все эти подключения являются провайдерами IP-телефонии. Создание устройств и подключений к операторам связи описывается в разделе Устройства и сети, а подробный пример подключения к IP-провайдеру приведен в разделе "Примеры подключения" / "IP-провайдер".
Настройка маршрутизации выполняется в несколько шагов.
Шаг № 1. Для каждого устройства прописываются индивидуальные правила совершения местных вызовов и междугородных вызовов, а так же возможность их совершения. |
Через устройство "Тигрис" совершаются только местные исходящие вызовы, а правила набора местных номеров у оператора связи Тигрис – 7 знаков номера телефона, а IP-адрес шлюза Тигриса – 10.10.10.10. Пользуясь этими правилами делаем для устройства "Тигрис" следующие настройки.
Устройство "Тигрис":
Общие
Наименование: Тигрис
Исходящие звонки
CallerID (АОН): 2035737
Местные звонки / Разрешить исходящие местные звонки – Да
IP-адрес шлюза: 10.10.10.10 конкретное значение IP-адреса приведено для примера
Локальный код города: 843
Формат передаваемого номера: Стандартный (1234567, 88431234567)
Междугородние звонки / Разрешить исходящие Междугородние звонки – Нет
Все остальные настройки оставляем значениями "по-умолчанию".
Для вызовов сотовые телефоны Татарстана используется устройство "GSM". Местные вызовы через это устройство совершать не планируется, а набор любого сотового номера производится в формате 84951234567. IP-адрес шлюза устройства GSM – 192.168.16.200. Настраиваем соответствующие правила исходящих вызовов на устройстве GSM.
Устройство "GSM"
Общие
Наименование: GSM
Местные звонки / Разрешить исходящие местные звонки – Нет
Междугородние звонки / Разрешить исходящие Междугородние звонки – Нет
Префикс: 8
IP-адрес шлюза: 192.168.16.200
Локальный код города: 843
Формат передаваемого номера: 10 цифр (4951234567, 8121234567)
Все остальные настройки оставляем значениями "по-умолчанию".
Оператор дальней связи, соответствующий устройству "ДСС" тоже является IP-провайдером и используется для совершения вызовов по только межгороду. Местные вызовы через это устройство запрещаем, а набор любого междугороднего номера производится в формате 84951234567. IP-адрес шлюза устройства ДСС – 20.20.20.20. Настраиваем соответствующие правила исходящих вызовов на устройстве ДСС.
Устройство "ДСС":
Общие
Наименование: ДСС
Местные звонки / Разрешить исходящие местные звонки – Нет
Междугородние звонки / Разрешить исходящие Междугородние звонки – Нет
Префикс: 8
IP-адрес шлюза: 20.20.20.20 конкретное значение IP-адреса приведено для примера
Локальный код города: 843
Формат передаваемого номера: 10 цифр (4951234567, 8121234567)
Все остальные настройки оставляем значениями "по-умолчанию".
Для вызовов на Москву и Санкт-Петербург будем использовать устройство Тигрис, поскольку вызов идет через номер доступа местной телефонной сети. Но для вызовов этой категории создадим отдельное правило маршрутизации.
Шаг № 2. Создаем маршруты для каждого направления |
Маршрут № 1 Местные вызовы.
Общие свойства Наименование: Маршрут № 1 Местные вызовы Использовать устройство: Тигрис Правила набора номера: Местные правила устройства |
Приведенные настройки маршрута указывают на то, что для всех вызовов, которые будут совершены в рамках этого маршрута, будет использоваться устройство Тигрис, а правила набора будут выполнены в соответствии с местными правилами устройства (правила набора местных вызовов устройства). |
Маршрут № 2 На сотовые Татарстана.
Общие свойства Наименование: Маршрут № 2 На сотовые Татарстана Использовать устройство: GSM Правила набора номера: Междугородние правила устройства |
Приведенные настройки маршрута указывают на то, что для всех вызовов, которые будут совершены в рамках этого маршрута, будет использоваться устройство GSM, а правила набора будут выполнены в соответствии с междугородними правилами устройства (правила набора междугородных вызовов устройства GSM). |
Маршрут № 3 На Межгород и сотовые других регионов.
Общие свойства Наименование: Маршрут № 3 На Межгород и сотовые других регионов Использовать устройство: ДДС Правила набора номера: Междугородние правила устройства |
Приведенные настройки маршрута указывают на то, что для всех вызовов, которые будут совершены в рамках этого маршрута, будет использоваться устройство ДДС, а правила набора будут выполнены в соответствии с междугородними правилами устройства (правила набора междугородных вызовов устройства ДДС). |
Маршрут № 4 На Москву и Питер.
Общие свойства Наименование: Маршрут № 4 На Москву и Питер Использовать устройство: Тигрис Правила набора номера: Заданные явно правила Префикс: ww Постфикс: # Номер доступа: 5003500 Локальный код города: 843 Формат передаваемого номера: 10 цифр (4951234567) |
Приведенные настройки маршрута указывают на то, что для всех вызовов, которые будут совершены в рамках этого маршрута, будет использоваться устройство Тигрис, а правила набора будут выполнены в соответствии с явно заданными правилами. Приведенные правила набора означают, что вызов будет выполнен по следующей схеме 1. сначала система наберет номер доступа (Номер доступа: 5003500) 2. после получения ответа удаленной стороны (после коммутации) выдержит паузу в 2 секунды (Префикс: ww) 3. Наберет вызываемый номер в формате 10 цифр (Формат передаваемого номера: 10 цифр (4951234567)) 4. По окончанию набора набора номера отправит символ # (Постфикс: #) |
Шаг № 3. Классифицируем направления вызовов по категориям кодов городов: |
Настраиваем справочник кодов городов таким образом, чтобы:
| - | категория кода города Казань 843 – "Местный", |
| - | категория всех кодов городов Российской Федерации – "Категория 1", |
| - | категория всех сотовых номеров в Республике Татарстан – "Категория 3", |
| - | категория всех остальных сотовых номеров – "Категория 2", |
| - | а коды городов Москва (495, 499) и Санкт-Петербург (812) – "Категория 5" |
Пример настройки справочника кодов городов приведен в разделе "Коды городов".
Шаг № 4. Настраиваем правила маршрутизации: |
Правило №1. Местные вызовы
Общие свойства Наименование: Правило №1. Местные вызовы Абонент Тип абонента: Любой Направление Тип направления: Категория кодов городов Категория кодов городов: Местный Исходящий маршрут Соединения разрешены: Да Маршрут: Маршрут № 1 Местные вызовы |
Правило № 2. На стотовые Татарстана
Общие свойства Наименование: Правило № 2. На стотовые Татарстана Абонент Тип абонента: Любой Направление Тип направления: Категория кодов городов Категория кодов городов: Категория 3 Исходящий маршрут Соединения разрешены: Да Маршрут: Маршрут № 2 На сотовые Татарстана. |
Правило № 3. На Межгород Города
Общие свойства Наименование: Правило № 3. На межгород Города Абонент Тип абонента: Любой Направление Тип направления: Категория кодов городов Категория кодов городов: Категория 1 Исходящий маршрут Соединения разрешены: Да Маршрут: Маршрут № 3 На Межгород и сотовые других регионов |
Правило № 4. На Межгород Сотовые
Общие свойства Наименование: Правило № 3. На межгород Сотовые Абонент Тип абонента: Любой Направление Тип направления: Категория кодов городов Категория кодов городов: Категория 2 Исходящий маршрут Соединения разрешены: Да Маршрут: Маршрут № 3 На Межгород и сотовые других регионов |
Правило № 5. На Москву и Питер.
Общие свойства Наименование: Правило № 3. На Москву и Питер Абонент Тип абонента: Любой Направление Тип направления: Категория кодов городов Категория кодов городов: Категория 5 Исходящий маршрут Соединения разрешены: Да Маршрут: Маршрут № 4 На Москву и Питер. |
Правило № 6. Любой
Общие свойства Наименование: Любой Абонент Тип абонента: Любой Направление Тип направления: Любой Исходящий маршрут Соединения разрешены: Да Маршрут: Маршрут № 1 Местные вызовы |
Маршрутизация настроена
